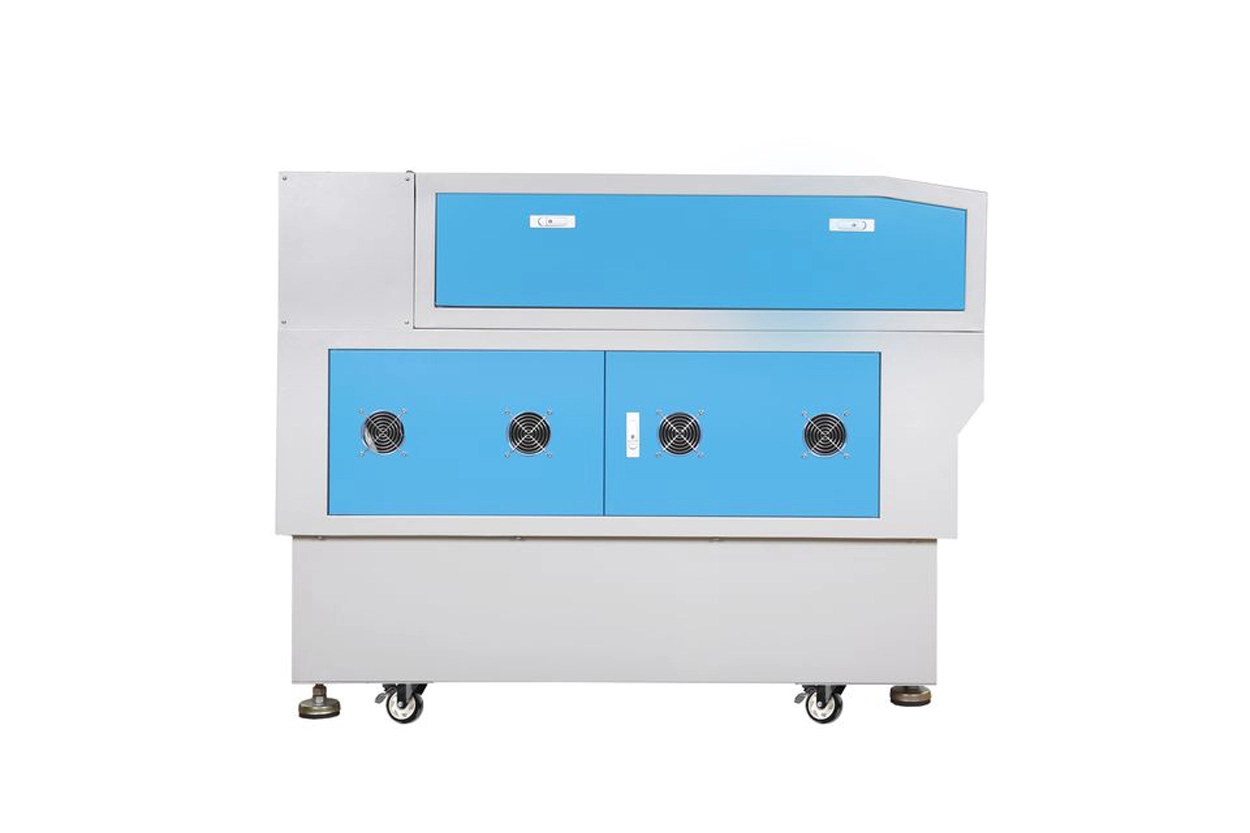

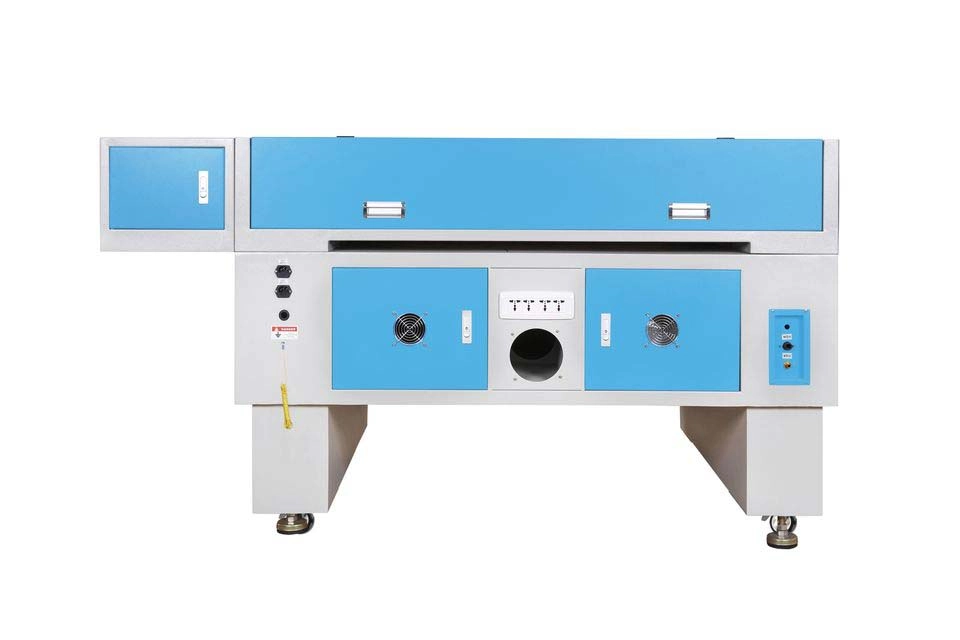

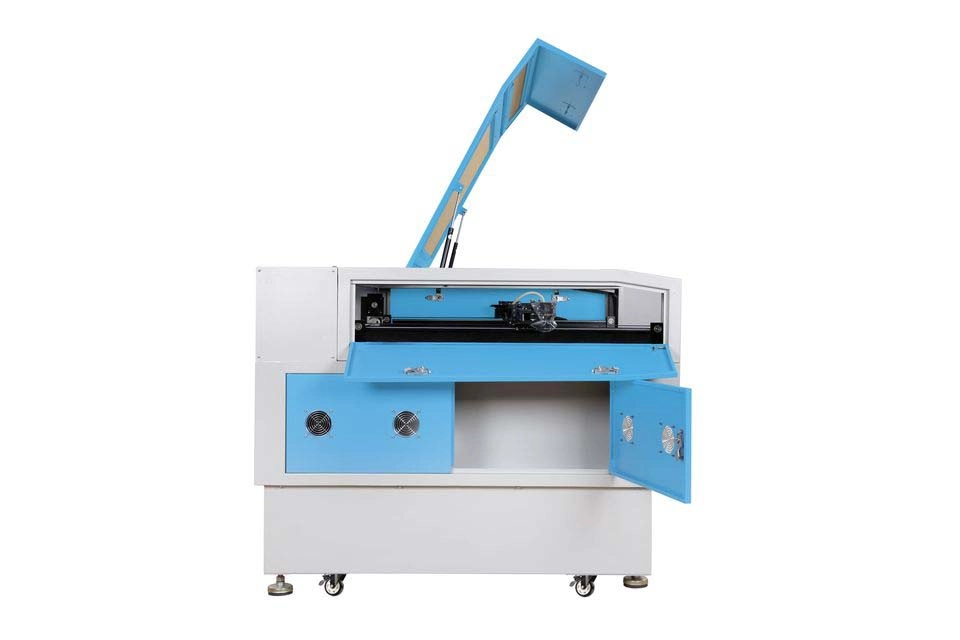

AYKA AK-1610D Çift Kafalı CO₂ Lazer Kesim Makinesi – Teknik Kılavuz

AYKA AK-1610D, yüksek verimlilik ve hız gerektiren üretim hatları için özel olarak geliştirilmiş çift kafalı CO₂ lazer kesim makinesidir. 1600 x 1000 mm geniş çalışma alanı, aynı anda kesim yapabilme özelliği ve hassas hybrid servo motor sistemi ile seri imalatlarda mükemmel sonuçlar sunar.

Teknik Özellikler

Özellik	Açıklama
Model	AK-1610D (Çift Kafa)
Çalışma Alanı	1600 mm x 1000 mm
Makine Ölçüleri	2100 x 1700 x 1100 mm
Maksimum Malzeme Kalınlığı	20 mm’ye kadar (malzeme tipine göre)
Masa Tipi	Petek + Kombinasyon Tabla
Motor Sistemi	Hybrid Servo + Leadshine Sürücü
Aktarım Sistemi	GT2 Kayış + Hassas Dişli
Ray & Kızak	Raylı, arabalı sistem
Şasi Yapısı	İçten kaynaklı çelik konstrüksiyon (elektrostatik boyalı)
Ağırlık	~700 – 780 kg

Lazer Tüp & Soğutma Bilgileri

Özellik	Açıklama
Lazer Tüp Tipi	CO₂ Cam Tüp (Çift Tüp)
Marka / Model	Otto CK-130 / CK-170 (130W / 170W)
Soğutma Sistemi	CW-5200 Endüstriyel Chiller x2
Soğutma Sıcaklığı	20°C – 25°C
Lazer Dalgaboyu	10.6 µm
Odak Çapı	~0.2 mm

Kontrol Sistemi & Yazılım

Özellik	Açıklama
Kontrol Kartı	Ruida RDC6445G / 6442
Ekran	5" Renkli LCD – Türkçe Menü
Yazılım Uyumu	RDWorks, LightBurn
Dosya Formatları	AI, DXF, PLT, BMP, JPG, PNG, GCODE
Veri Aktarımı	USB Flash, USB-PC, Ethernet
Kamera Desteği	Opsiyonel pozisyonlama kamerası
Eğitim Aşaması 4	Saha Uygulaması

Bakım Rehberi

Özellik	Açıklama
Günlük	Lazer tüp su debisi kontrolü (2–4 L/dk) Lens & ayna temizliği ve Odak Ayarı Kontrolü / Lazer Tabla Temizliği
Haftalık	Kayış gerginliği kontrolü, Ray kızak yağlama
Aylık	Chiller Su Değişimi Wakum Motoru Temizliği Kesim Tabla Kompresör ile Boşluk Temizleme ve yüzey Kiri Bez ile Temizleme

Eğitim & Operatör Geliştirme

Ayka Lazer, tüm makinelerde 3 saatlik yerinde eğitim sağlamaktadır. Eğitim, şu 4 ana başlığı kapsar:

1. Makine Tanıtımı & Güvenlik

· Acil stop, lazer kapak sensörü, soğutma ve hava sistemleri

· Lazer tüp, aynalar ve lenslerin korunması

2. Yazılım Eğitimi (RDWorks / LightBurn)

· Dosya hazırlama (AI, DXF, BMP)

· Katman ayarı ve parametre optimizasyonu

· Kamera kalibrasyonu ve çift kafa hizalama

3. Kesim & Gravür Teknikleri

· Ahşap, pleksi, deri gibi farklı malzemelere özel kesim senaryoları

· Gravür derinliği, DPI ve lazer gücü dengesi

4. Saha Uygulaması

· Operatör eşliğinde ilk test kesimleri

· Hata kodları ve çözüm yollar

İSTEĞE BAĞLI OPSİYONLAR (İlave Satılabilir Eklentiler)

· ✅ Otomatik Odaklama (Auto-Focus)

· ✅ Kamera ile otomatik pozisyonlama

· ✅ Döner aparat (silindirik nesne kesimi için)

YAN EKİPMANLAR VE ÖZELLİKLER

Ekipman	Açıklama
Chiller	CW-5200 x2 – 220V, 50Hz, 0.9 kW
Kompresör	60–90 PSI sabit çıkış
Vakum	Endüstriyel emiş + karbon filtre
LED Aydınlatma	Mavi + Soğuk beyaz iç aydınlatma
Elektrik Girişi	220V / Tek Faz / 50-60Hz

Lazer Makinesi Elektrik Güç Çekimi

Bileşen | Güç Tüketimi | Açıklama |

| ------------------------ | ------------ | -------------------- |

| Lazer PSU (150W) | 550–600W | Tam yükte |

| Su Soğutucu (CW-5200) | 300–350W | Aktif soğutma |

| Blower Fan | 500–750W | Emme ve tahliye |

| Elektronik ve Motorlar | 50–100W | Kartlar ve sürücüler |

| *Toplam Anlık Tüketim* | *~1.5 kW* | Yük altında maksimum |

STANDART PAKET İÇERİĞİ

· AK-1610D Lazer Kesim Makinesi (Çift Kafa – 130W veya 170W x2)

· CW-5200 x2 Endüstriyel Su Soğutucu + hortum seti

· Hava kompresörü + bağlantı hortumları

· Endüstriyel vakum emiş motoru

· Kullanım kılavuzu + garanti belgesi

· USB kablosu

· Takım çantası (anahtar seti, hizalama aparatı vb.)

· Ücretsiz Lazer Çizim Arşivi

GÜVENLİK & SERTİFİKALAR

· 🔘 Acil Stop Butonu – Ön panelde

· ✅ CE Sertifikası

· ✅ EMC – LVD Uyumlu

· 📄 Yerli Malı Belgesi (PDF olarak sağlanabilir)

· 🔬 Test Raporları Mevcut

RDWorks Kullanım Kılavuzu – Ayrıntılı Rehber

· Kurulum

· RDWorks yazılımı genellikle makineyle birlikte verilen USB bellekte yer alır. Kurulumdan önce Ruida USB sürücülerinin sisteminize yüklü olduğundan emin olun. Kurulum tamamlandıktan sonra yazılım, bağlı Ruida kontrol kartını otomatik olarak tanıyacaktır.

· Arayüz

· RDWorks arayüzü 3 ana bölmeden oluşur: çizim alanı, parametre paneli ve katman listesi. Her katmana ayrı renk atanarak güç, hız ve geçiş sayısı gibi lazer parametreleri düzenlenebilir. Üst menüde yer alan simgelerle dosya içe aktarımı, simülasyon ve çıktı işlemleri yapılır.
